74HC165

• 并入串出的芯片（可以让并行的数据串行输出）

DS : 串行输入

D0-D7 : 并行数据输入

当 PL 引脚为低时 ， D0-D7 的数据进入位移寄存器

当 PL 引脚为高时 ， 数据从 DS 引脚串行进入寄存器

当 CE 引脚为低时 ， 使能时钟，数据在时钟 CP 上升时进行数据位移

当 CE 引脚为高时 ， 失能时钟，时钟输入无效

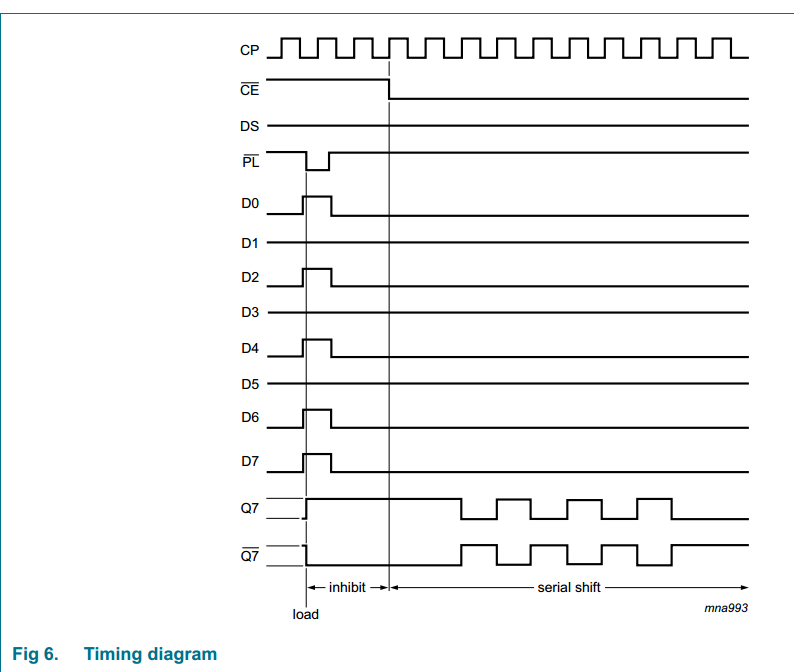

时序图

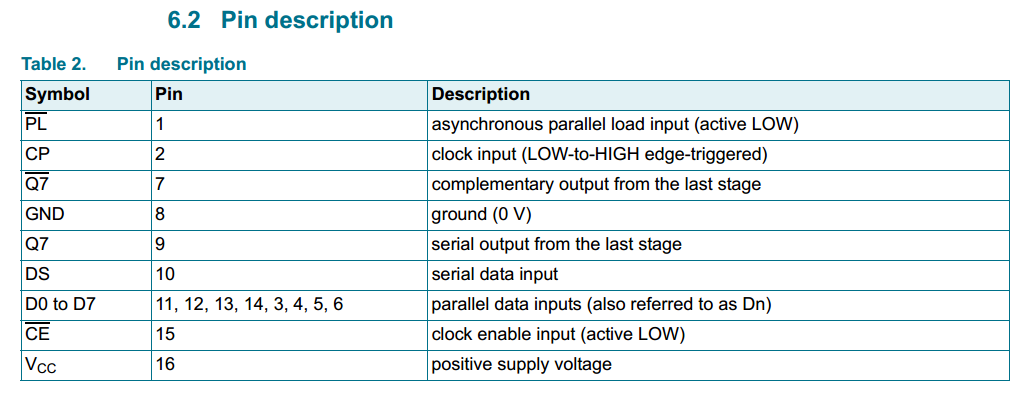

简单引脚作用说明

PL ： 控制并行还是串行输入

CP ： 时钟输出

CE : 时钟控制

DS ： 串行输入入口

D0-D7 ： 并行输入入口

Q7 ： 输出出口

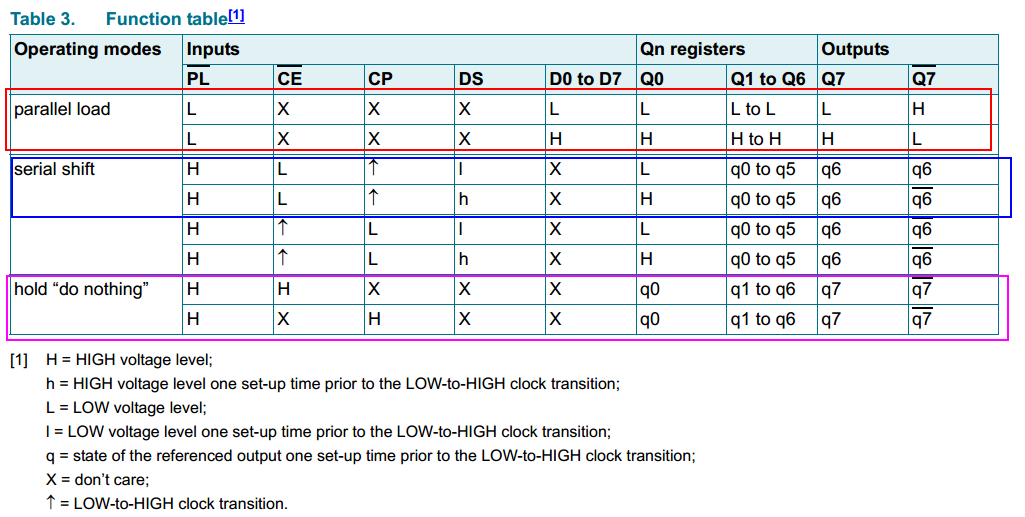

真值表

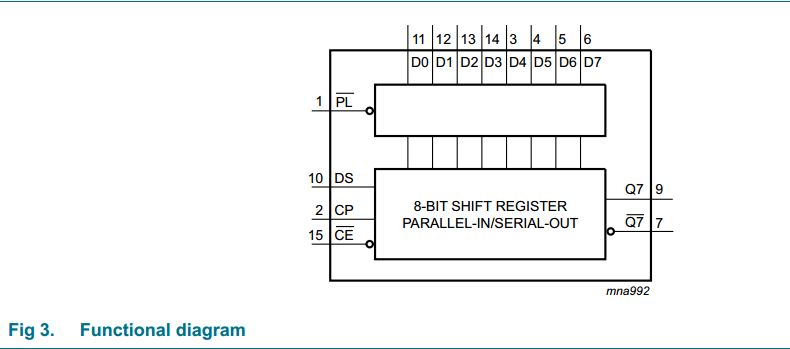

运行原理

asynchronous parallel load input ： 异步并行

移位寄存器

PL 为高电平时 通过串行输入 DS 入口 ,CE 使时钟有效

移位寄存器

代码实现

仿真图

#include <reg52.h>
sbit v_PL = P2^5; // 控制串行还是并行输入
sbit v_CLK = P2^7; // CP时钟 上升沿触发
sbit v_OUT = P2^4; // Q7输出数据
sbit v_CE = P2^6;  // 时钟使能，低电平有效

void init_74hc165(){
    v_CE = 0; //使能时钟
    v_PL = 1; //拉高未连接 DS 情况下是禁止使用
    v_CLK = 1; //拉高时钟以便于产生上升沿
}
uchar getDAT(){
    uchar i; uchar dat;
    v_PL = 0; // 等待读取按键状态
    _nop_();
    v_PL = 1; // 禁止读取按键状态(此时数据已经存储到了寄存器)
    _nop_();
    /*if(v_out == 1){ //有按键输入
        temp |= 0x01;//赋值
    }*/
    //依次将剩下的
    for(i= 0;i<8;i++){
        dat = dat<<1;//向左移位
        v_CLK = 0;
        _nop_();
        dat = dat|v_OUT; //获取数据
        v_CLK = 1; // 时钟没次发生上升沿是数据向左移一位
        _nop_();
    }
    return dat;
}
void main(){
    uchar leds;
    while(){
        leds = getDAT();
        P1 = leds;
    }
}
